eDAQ数字输入/输出层

所属品牌:HBM

产品型号:Somat

德国HBM Somat eDAQ数字输入/输出层(EDIO)是一个非常灵活的层,可以测量数字输入/输出,脉冲计数器,正交解码器,车辆总线和GPS。EDIO提供24个可用作数字输入/输出的通道,另外还有12个用于宽范围输入的附加通道。

  • 商品描述
  • 商品询价热度

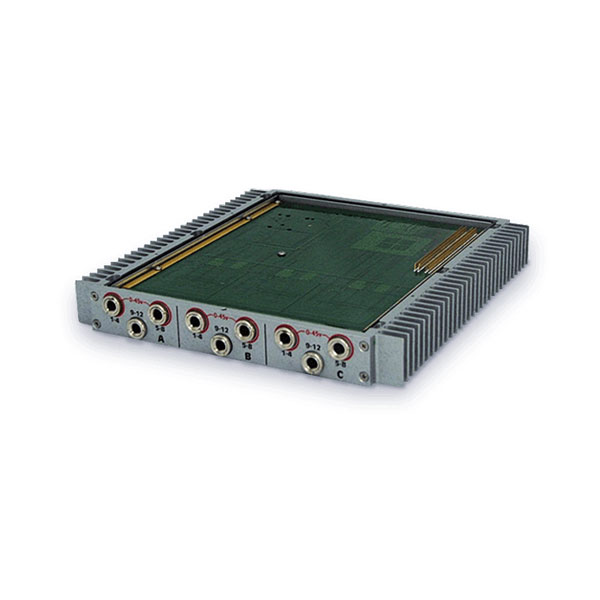

HBM Somat  eDAQ数字输入/输出层(EDIO)

eDAQ数字输入/输出层

HBM Somat  eDAQ数字通道中集成了18个可配置的脉冲计数器。通过使用车辆总线智能模块,一层还可以支持多达两个独立的车辆总线接口。该GPS通信端口被设计成与SOMAT GPS设备工作。


产品规格

物理

尺寸: 9.2英寸(宽)x 9.7英寸(长)x 1.3英寸(高)(23.4厘米(宽)x 25 厘米(长)x 3.3 厘米(高))
重量: 4.4磅(2.0千克)
温度: -20°至65°C
连接器:(11)Somat M8内壁隔板连接器

输入项

数字量输入/输出

输入数量: 24
电压范围:
稳态: -0.2至+45 VDC
短期瞬变: -0.4至+100 VDC
传感器功率: 5V或12V @ 1A
阈值电压精度: +/- 20mV
输入开关阈值电压可编程

宽范围数字输入

输入数量: 12
电压范围:
稳态: -45至+45 VDC
短期瞬态: -100至+100 VDC
传感器功率: 5V或12V @ 1A
阈值电压精度: +/- 20mV
输入开关阈值电压可编程

脉冲计数器

输入数量: 18个
脉冲计数器模式:脉冲宽度周期,脉冲开启周期,脉冲率和正交解码器
脉冲率和正交:将上升沿脉冲计数为1MHz。脉率超过40亿。
脉冲宽度周期和脉冲导通周期:使用s 5MHz时钟(200 nSec分辨率)
测得频率测量值: .0012 Hz

包括

(9)Somat SAC-TRAN-MP-2传感器电缆(2 m)
