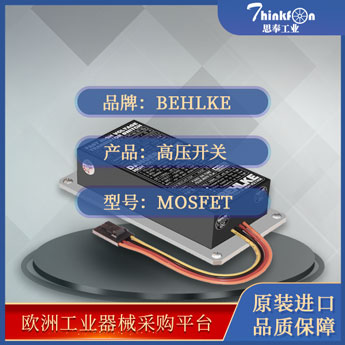

双向(AC)推挽式MOSFET

所属品牌:BEHLKE贝尔克

产品型号:MOSFET

德国贝尔克BEHLKE双向(AC)推挽式MOSFET,在双向切换路径HV推挽开关。半桥配置交流MOSFET拓扑允许负的和正的输入电压,而不开关极的极性的变化- Ç omplicate中继对极性反转电路是不必要!上升和下降时间相同、通过无源开关路径锁定实现安全操作、无交叉电流 、适合将HV方波脉冲准确地输入电容性负载、不需要工作电阻器、不需要大型HV输入储能电容器。

  • 商品描述
  • 商品询价热度

贝尔克BEHLKE双向(AC)推挽式MOSFET


BEHLKE推挽开关具有极高的上升和下降时间。如果您的应用不需要全切换速度,建议您结合使用速度限制选件S-TT(上升和下降时间慢约50%)和输入低通滤波器选件LP。这些选件有助于减少快速高压脉冲电路常见的高频困难(例如,自激振荡或自触发),并总体上简化了EMC设计。

产品代码:型号包含有关电压,电流和导通行为的编码信息。前几位代表电压,单位为kV,破折号前的最后一位代表接通行为(0 =固定接通时间,1 =可变接通时间)。破折号后的数字表示以安培x10为单位的电流。特殊功能由第二个破折号后的字母编码。示例HTS 31-03-HB-C:HTS = HV晶体管开关,3 = 3 kV,1 =可变导通时间,03 = 30安培,HB =半桥,C =紧凑系列。




开关型号[按电压排序]

说明

电压[kV]

电流
[A]

阻值
[Ω] 1)

导通时间
[ns]

尺寸长
x
x高
[mm 3 ]
HTS 31-03-HB-AC-C专为PCB组装而设计。其他外壳是可选的。2 x 32 x 302 x 1070…∞125 x 38 x 17
HTS 31-13-HB-B-AC-C专为PCB组装而设计。其他外壳是可选的。沟槽式场效应管。  2 x 3.62 x 1302 x 1180…∞125 x 38 x 17
HTS 41-02-HB-LC-AC-C专为PCB组装而设计。其他外壳是可选的。低自然上限。2 x 3.62 x 252 x 1570…∞125 x 38 x 17
HTS 61-01-HB-AC-C专为PCB组装而设计。其他外壳是可选的。2 x 62 x 152 x 4470…∞125 x 38 x 17
HTS 91-01-HB-AC-C专为PCB组装而设计。其他外壳是可选的。2 x 92 x 122 x 8470…∞125 x 38 x 20


开关型号[按电压排序]

说明

电压[kV]

电流
[A]

阻值
[Ω] 1)

导通时间
[ns]

尺寸长
x
x高
[mm 3 ]
HTS 81-10-GSM-AC塑料法兰外壳。强大的LC2技术。可选高达200 kV的隔离。

2 x 82 x 1002 x 3150…∞150 x 150 x 58
HTS 121-10-GSM-AC2 x 122 x 1002 x 5180…∞200 x 150 x 68
HTS 151-10-GSM-AC2 x 152 x 1002 x 6180…∞200 x 150 x 68
HTS 201-10-GSM-AC2 x 202 x 1002 x 8180…∞225 x 150 x 68
HTS 241-10-GSM-AC2 x 242 x 1002 x 12200…∞250 x 150 x 68
HTS 301-10-GSM-AC2 x 302 x 1002 x 14200…∞300 x 150 x 68
HTS 401-10-GSM-AC2 x 402 x 1002 x 18250…∞372 x 150 x 70
HTS 501-10-GSM-AC2 x 502 x 1002 x 22250…∞432 x 150 x 70
HTS 651-10-GSM-AC2 x 652 x 1002 x 28300…∞372 x 350 x 70
HTS 701-10-GSM-AC2 x 702 x 1002 x 30300…∞375 x 350 x 70
HTS 901-10-GSM-AC2 x 902 x 1002 x 32300 ...∞432 x 350 x 70
HTS 1201-10-GSM-AC2 x 1202 x 1002 x 42300 ...∞512 x 350 x 70
HTS 1401-10-GSM-AC2 x 1402 x 1002 x 52300…∞672 x 350 x 90
