LY4 带焊盘的标准应变片

所属品牌：HBM

产品型号：LY4

德国HBM LY4 带焊盘的标准应变片，用于静态或动态应力分析，可以安装在不同的材料上。主要型号有1-LY4x-0.6/120#、1-LY4x-6/120A、1-LY4x-50/120、1-LY4x-150/120、1-LY4x-6/350A等等。

点我询价
线上咨询
  • 商品描述
  • 商品询价热度

HBM LY4 带焊盘的标准应变片

HBM LY4 应变片

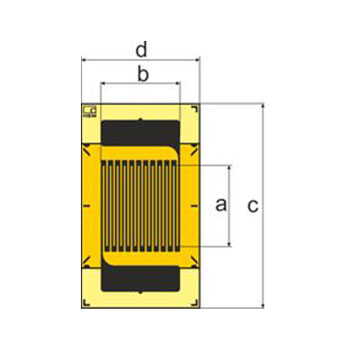

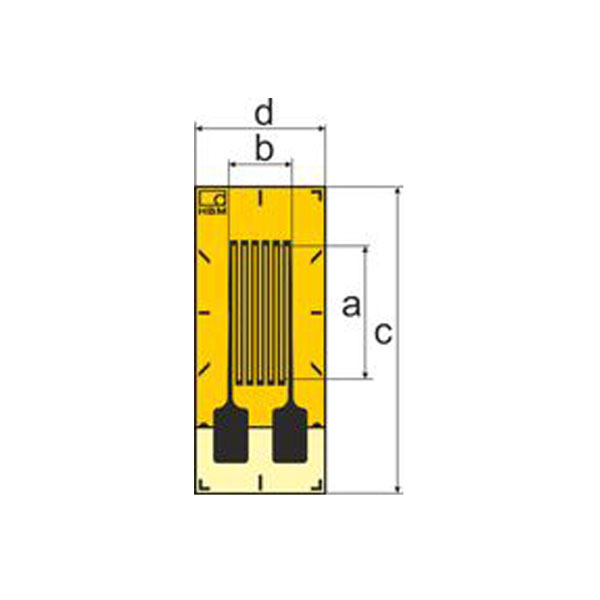

HBM LY4 应变片各型号技术参数


型号

额定电阻

尺寸 [mm/inch]

焊接端子（非强制）





型号

测量栅丝

基底

[Ω]

a

b

c

d

1-LY4x-0.6/120#

120

0.6
0.024

1.1
0.043

6
0.236

4
0.157

LS5

1

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY4x-1.5/120

120

1.5
0.059

1.2
0.047

7
0.276

5
0.197

LS5

1

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY4x-3/120

120

3
0.118

1.2
0.047

8
0.315

5
0.197

LS5

1, 3

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY4x-3/120A

120

3
0.118

1.2
0.047

8
0.315

5
0.197

LS5

-

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY4x-6/120

120

6
0.236

2.7
0.106

13.9
0.547

5.9
0.232

LS5

1, 3

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY4x-6/120A

120

6
0.236

2.7
0.106

13.9
0.547

5.9
0.232

LS5

1

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY4x-10/120

120

10
0.394

4.9
0.193

18
0.709

8
0.315

LS5

1

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY4x-10/120A

120

10
0.394

4.9
0.193

18
0.709

8
0.315

LS5

-

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY4x-20/120

120

20
0.787

0.5
0.02

31.8
1.252

8.2
0.323

LS5

1

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY4x-50/120

120

50
1.969

0.8
0.031

63.6
2.504

8.2
0.323

LS5

1

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY4x-100/120

120

100
3.937

1
0.039

114.8
4.520

8.2
0.323

LS5

1

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY4x-150/120

120

150
5.906

1.2
0.047

165.6
6.520

8.2
0.323

LS5

1

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY4x-1.5/350#

350

1.5
0.059

2.3
0.091

9.2
0.362

5.9
0.232

LS5

1

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY4x-3/350

350

3
0.118

2.5
0.098

10.9
0.429

5.9
0.232

LS5

1, 3

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY4x-3/350A

350

3
0.118

2.5
0.098

10.9
0.429

5.9
0.232

LS5

1

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY4x-6/350

350

6
0.236

2.8
0.110

13.9
0.547

5.9
0.232

LS5

1, 3, 6

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY4x-6/350A

350

6
0.236

2.8
0.110

13.9
0.547

5.9
0.232

LS5

-

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY4x-10/350

350

10
0.394

5
0.197

18
0.709

8
0.315

LS5

1

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY4x-10/350A

350

10
0.394

5
0.197

18
0.709

8
0.315

LS5

-

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY4x-3/700

700

3
0.118

2.7
0.106

10.9
0.429

5.9
0.232

LS5

1, 3

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY4x-6/700

700

6
0.236

4.1
0.161

13.9
0.547

5.9
0.232

LS5

1

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY4x-10/700

700

10
0.394

5
0.197

18
0.709

8
0.315

LS5

-

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY4x-3/1000#

1000

3
0.118

2.7
0.106

10.9
0.429

5.9
0.232

LS5

-

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY4x-6/1000

1000

6
0.236

4.2
0.165

13.9
0.547

5.9
0.232

LS5

1

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-LY4x-10/1000

1000

10
0.394

5
0.197

18
0.709

8
0.315

LS5

-

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
