XY9 带引线的 T 型应变片

所属品牌：HBM

产品型号：XY9

HBM XY9 带引线的 T 型应变片（堆叠），主要型号1-XY9x-1.5/120、1-XY9x-6/120、1-XY9x-1.5/350#。具有不同的温度范围，额定电阻为120 和 350 ohms。

点我询价
线上咨询
  • 商品描述
  • 商品询价热度

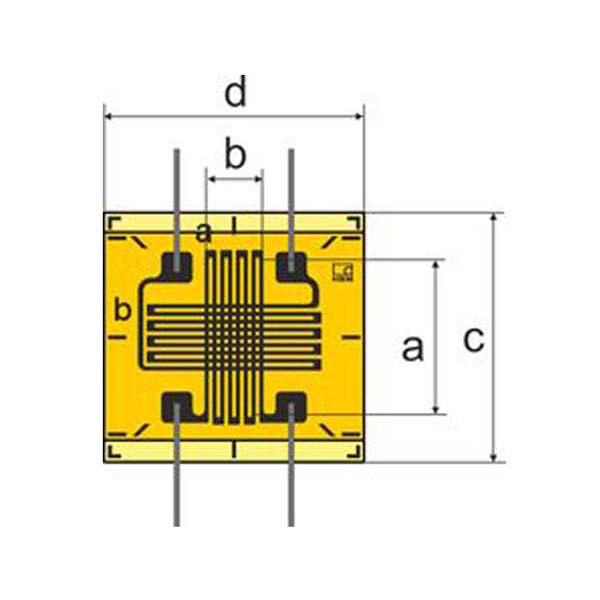

HBM XY9 带引线的 T 型应变片

HBM XY9 应变片

HBM XY9 应变片各型号参数



型号

额定电阻

尺寸 [mm/inch]

焊接端子

型号

测量栅丝

基底

[Ω]

a

b1

b2

c

d

1-XY9x-1.5/120

120

1.5
0.059

1.2
0.047		1.2
0.047		4.7
0.185		6.7
0.264		LS5

1,3

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-XY9x-3/120

120

3
0.118

1.4
0.055		1.4
0.055		6.2
0.244		7.9
0.311		LS5

1,3

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-XY9x-6/120

120

6
0.236

1.9
0.075

2.2
0.087

10
0.394

9.6
0.378

LS4

1,3

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-XY9x-10/120

120

10
0.394

3.2
0.126

3.8
0.15

15.2
0.598

14
0.551

LS212

1

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-XY9x-1.5/350#

350

1.5
0.059

1.5
0.059

1.5
0.059

4.7
0.185

6.7
0.264

LS5

1

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-XY9x-3/350

350

3
0.118

1.5
0.059

1.5
0.059

6.2
0.244

7.9
0.311

LS5

1,3

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-XY9x-6/350

350

6
0.236

2
0.079

2.2
0.087

10
0.394

9.6
0.378

LS4

1,3

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)

1-XY9x-10/350

350

10
0.394

3.3
0.13

3.7
0.146

15.2
0.551

14
0.551

LS212

-

钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
