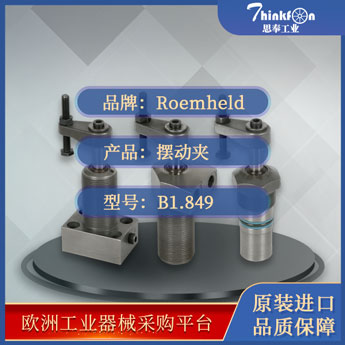

单作用紧凑型摆动夹具

所属品牌:罗姆希特Roemheld

产品型号:B1.849

Roemheld罗姆希特B1.849单作用紧凑型摆动夹具,用作带有活塞的纯拉动式气缸,该活塞具有防扭转功能,并根据夹紧力图允许偏心载荷。应用当必须保持夹紧区域没有皮带和夹紧组件,以进行不受限制的工件装卸时,可使用液压摆动夹钳夹紧工件。

  • 商品描述
  • 商品询价热度

Roemheld罗姆希特B1.849单作用摆动夹具



压力范围高压力力拉[kN]2.5
运作单动夹紧行程[mm]16
车身设计底部法兰回转行程[mm]0
过载保护装置没有总行程[mm]16
位置监控没有摆角[°]0
查询没有摆动方向没有
加长活塞杆没有工作压力[bar]350
活塞直径[mm]14液压端口管螺纹
杆直径[mm]10摆动机构标准
夹紧力[kN]2.2夹臂座锥1:10

罗姆希特B1.849摆动方向旋转夹具可以顺时针和逆时针旋转,也可以不旋转(0°)。“顺时针旋转方向”描述了从伸出位置(关闭位置)开始的活塞顺时针旋转。因此,通过逆时针旋转实现“逆时针旋转方向”。标准摆角为45°,60°和90°。
