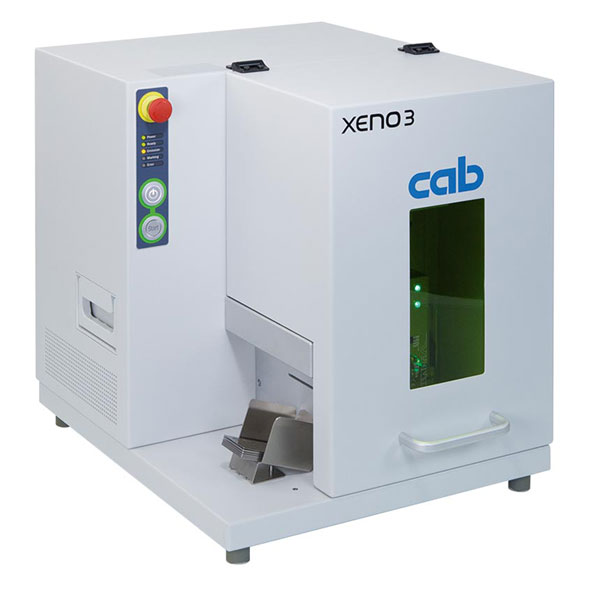

德国CAB激光打标系统 XENO 3
XENO 3 的打标性能特别适合恶劣的使用环境。经由 XENO 3 打标处理过的内容即使长期处于恶劣环境中仍可清楚辨识。经由 XENO 3 打标处理的铭板可应用于液压缸、马达、帮浦、传动装置、汽车底盘或系统零部件的标识。
不同尺寸铭板的加工处理借由固定架的更换得以顺利进行。可以打标的铭板尺寸 ( 宽 x 高 ) 介于 40 x 20 至 120 x 100 mm 之间，厚度介于 0.5 至 1 mm 之间。内置的铭板堆迭高度可至 50 mm。透过防护窗可观察有照明的内侧工作空间的打标过程。
可展开的把手便于激光打标系统的摆设。搭配功能齐全的激光打标机编辑软件 cabLase，使用图层进行平面设计、打标的操作及监控打标的处理过程皆为 XENO 3 所具备的项目。针对机器设备间或人机互动模式下的远程操作及线上监控，XENO 3 具备了相关的规划。用于金属的打标及物件表层的烧蚀处理时，强烈建议您选购抽气过滤装置搭配使用。
CAB打标系统 XENO 3参数
| 3.1 | 3.2 | |
| 激光打标系统 | XENO 3 | |
|---|---|---|
| 激光光束源 | 脉冲掺镱光纤激光 | |
| 连续激光输出功率 W | 20 | 30 |
| 脉冲能量 mJ | 1 | |
| 激光波长 nm | 1,064 | |
| 激光光束品质 M2 | <1.8 | |
| 脉冲宽度 ns | <120 | |
| 脉冲频率 kHz | 20 - 60 | 30 - 60 |
| 定位校正激光 | ||
| 激光波长 nm | 650 | |
| 连续激光输出功率 mW | <0.4 | |
| 平场聚焦透镜适用型号 | 160.2 | |
| 工作距离 mm | 210 ± 8 | |
| 打标区域 mm | 112 x 112 | |
| 内侧工作空间照明 | LED | |
| 打标物件 | ||
| 铭板 | ||
| 宽度 x 高度 mm | 40 x 20 | |
| 宽度 x 高度 mm | 120 x 100 | |
| 铭板的公差标准 | ISO 2768-mk | |
| 定位精准度 mm | ±0.2 | |
| 铭板可放置数量 ( 0.5 mm ) 片 | 100 | |
| 铭板厚度 mm | 0.5 - 1.0 | |
| 尺寸及重量 | ||
| 机器 宽 x 高 x 深 mm | 420 x 480 x 480 | |
| 机器 重量 approx. kg | < 35 | |
| 激光防护窗 宽 x 高 mm | 100 x 200 | |
| 抽气装置 | ||
| 可弯曲的软管吸头 NW mm | 38 | |
| 抽气管 NW mm | 50 | |
| 传输接口 | ||
| 机身背面 | 2 x 以太网络 TCP/IP、抽气过滤装置 AF5、外部启动开关、外部紧急开关连接接口 | |
| 操作环境 | ||
| 电源供应 | 100-240 VAC, 50/60 Hz | |
| 耗电量 | 待機 <35 W / 一般操作 150 W / 200 W | |
| 温度 / 湿度 操作过程 | +5-35 °C / 10-85 %, 非凝结状态 | |
| 温度 / 湿度 封存状态 | 0-60 °C / 20-85 %, 非凝结状态 | |
| 温度 / 湿度 运送途中 | –25-60 °C / 20-85 %, 非凝结状态 | |
| 安全认证 | CE, FCC Class A | |
| 激光安全等级 EN60825-1 | 等级 1 | |
| 性能等级 | d | |
| 操作面板 | ||
| LED 显示 | 电源、就绪、启动、错误、打标 | |
| 开关 | 紧急开关 | |
| 监控 | ||
| 电动门 | 开启 / 关闭 | |
| 收集错误资讯 | 激光打标机 抽气装置 | |
| 软件 | ||
| 激光打标机编辑软件 | cabLase Editor 5 cabLase automation | |
| 软件操作 | 启动 定位校正激光 开/关 抽气装置 开/关 LED 灯 开/关 | |
