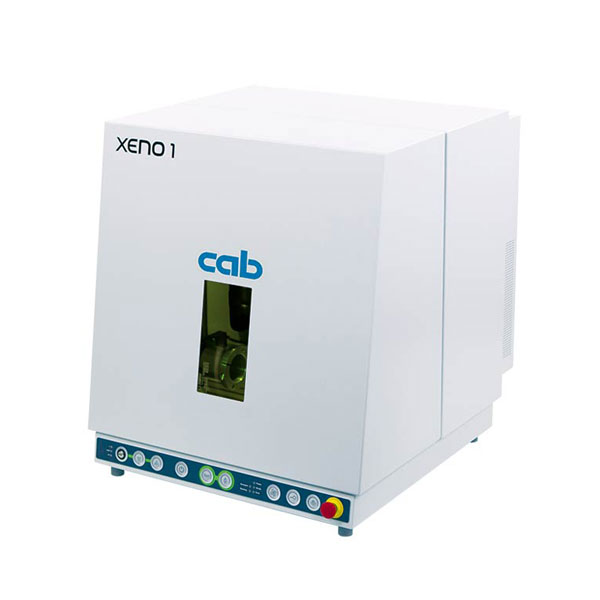

德国CAB XENO 1 迷你型激光打标系统
德国CAB XENO 1透过马达带动的 Z 轴及放大对焦器，打标平台的高度调整及对焦移动可达 180 mm。在附有刻度的打标板上，振镜头由软件自动控制。XENO 1 激光打标系统，依据不同镜头镜片的型号差异，打标区域的尺寸分为 112 x 112 或 180 x 180 mm。打标区域可从置中的位置向右推移至边缘。借由定位校正激光可事先模拟打标作业。XENO在电动门关闭时，设备内侧安装的 LED 灯可以协助作业人员观察工件作业状况。工件固定机构可安装于凹槽板上。旋转轴治具专门应用在圆柱体工件的处理。搭配放大对焦器可轻易调整打标平台。
自动电动门开启及关闭的时间皆在两秒内。材料可从三个侧面手动或借由自动系统置入。有害粒子、尘埃或气状污染物透过抽气过滤装置进行处理。抽气过滤装置被列为激光打标系统的配件出售。CAB XENO 1搭配性的激光打标机编辑软件 cabLase 设计版面的编排、操作打标的进行及监控处理的过程。性能等级 d 的分级保障了设备的高安全性。XENO 1 遵循 RoHS 及 REACH 这类法定的环保指令及法规。
CAB XENO 1 激光打标系统参数
| 7.1 | 7.2 | 7.3 | 7.4 | |
| 激光打标系统 | XENO 1 | |||
|---|---|---|---|---|
| 激光光束源 | 脉冲掺镱光纤激光 | |||
| 高连续激光输出功率 W | 20 | 30 | ||
| 脉冲能量mJ | 1 | |||
| 激光波长nm | 1,064 | |||
| 激光光束品质M 2 | <1.6 | |||
| 脉冲宽度ns | 120 | |||
| 脉冲重复率kHz | 20 - 60 | |||
| 定位校正激光/ 放大对焦器 | ||||
| 激光波长nm | 650 | |||
| 连续激光输出功率mW | <0.4 | |||
| 平场聚焦透镜 | 160.1 | 254.1 | 160.1 | 254.1 |
| 工作距离mm | 202 | 302 | 202 | 302 |
| 打标区域mm | 112x112 | 180x180 | 112x112 | 180x180 |
| 工作空间高度mm | 180 | 100 | 180 | 100 |
| 工作空间宽度x深度mm | 500 x 250 | |||
| 凹槽板宽x 高x 深x 间距mm | 500 x 20 x 250 x 25 | |||
| Z 轴电动行程mm | 210 | |||
| 定位精准度mm | ±0.1 | |||
| 重复精准度mm | ±0.1 | |||
| 移动速度mm/s | 20 | |||
| 内侧工作空间照明 | LED 灯 | |||
| 电动门 | 电动开启/ 关闭 | |||
| 工件重量kg | 30 | |||
| 尺寸及重量 | ||||
| 机器宽x 高x 深mm | 580 x 660 x 700 | |||
| 机器重量approx. kg | 50 | |||
| 激光防护窗宽x 高mm | 100 x 200 | |||
| 抽气装置 | ||||
| 可弯曲的软管吸头NW mm | 38 | |||
| 吸入口NW mm | 50 | |||
| 操作环境 | ||||
| 电源供应 | 100-240 VAC, 50/60 Hz | |||
| 耗电量 | 待机<35 W / 一般操作150 W -200 W | |||
| 温度/湿度操作过程 | +5-35 °C / 10-85 % 非凝结状态 | |||
| 温度/湿度封存状态 | 0-60 °C / 20-85 % 非凝结状态 | |||
| 温度/湿度运送途中 | –25-60 °C / 20-85 % 非凝结状态 | |||
| 安全认证 | CE, FCC class A | |||
| 激光等级EN60825-1 | 等级 1 | |||
| 性能等级 | d | |||
| 操作面板 | ||||
| LED 显示 | 电源、就绪、发射、错误、打标 | |||
| 带灯按键 | 操作开/关 放大对焦器开/关 抽气装置开/关 LED灯开/关 启动 Z轴上/下 旋转轴治具左/右 电动门开/关 | |||
| 开关 | 紧急气阀 | |||
| 键形开关 | 自动/ 手动 | |||
| 监控 | ||||
| 安全回路 | 关闭 | |||
| 收集错误资讯 | 激光打标机 抽气装置 | |||
| 传输接口 | ||||
| 工作空间 | 旋转轴治具 数位I/O接口 | |||
| 机身背面 | 2 x以太网络TCP/IP 数位I/O接口( 24 V专用) 抽气过滤装置AF5 外部启动开关、外部紧急气阀开关 | |||
