德国ACS A1560超声脉冲数据采集单元

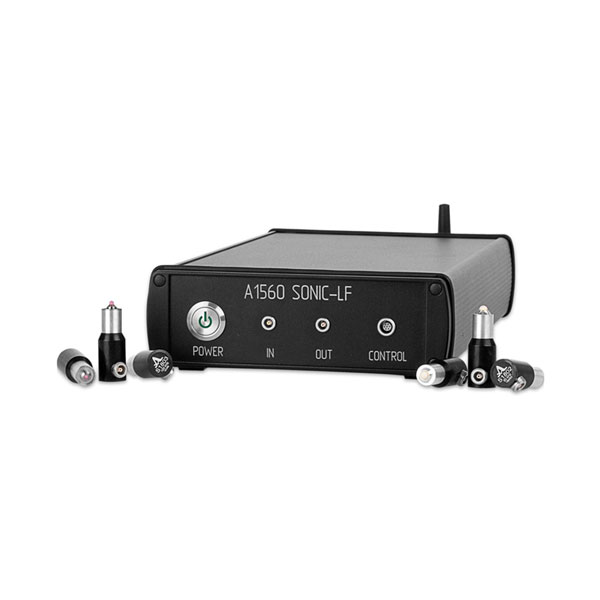

A1560 SONIC-LF专门用于高衰减材料的低频超声数据采集应用
脉冲速度测试
脉冲回波数据采集
与位置相关的数据采集与外部检查操纵器同步
与时间相关的数据采集与外部材料测试机同步（拉伸测试，压缩测试）
ACS A1560 数据采集单元参数
| 发射机 | |
| 变送器输出电压，V | 200伏 |
| 励磁顺序 | 0.5至5.0周期 |
| 脉冲再摆率，Hz | 1 – 1.000赫兹 |
| 接收器 | |
| 数据采集向量的长度，样本 | 128k |
| 采样率（MHz） | 1，10，25，50，100 |
| 滤波器频率（FIR） | HF 10,20,40,100kHz; 低频350kHz |
| 接收带宽 | 10 – 350 kHz |
| 放大器动态范围，dB | 0至80 |
| 衰减器的动态范围，dB | -20至0 |
| 增益设定范围 | 从0到100 dB，步进1 dB |
| DAC功能的可编程点数 | 128k |
| DAC功能的动态范围 | 40分贝 |
| 平均系数 | 1至256 |
| 电源供应 | |
| 嵌入式电源 | 内置电池 |
| 电池工作时间不少于 | 5小时 |
| 电池充电时间 | 2.5小时 |
| 外接电源 | 直流15 V，4A \交流110-250 V |
| 尺寸和重量 | |
| 电子模块的尺寸 | 260х156х43毫米 |
| 电子模块重量 | 800克 |
| 工作温度范围 | 从–20到+45ºC |
| 数据接口 | |
| 无线以太网54 Mbit | IEE802.11n |
| 以太网100 Mbit | |
| 外部触发输入 | TTL |
